一．阿尔卡特 1662 设备板卡介绍
1.1662 设备介绍
1662 SMC设备如图1所示。

阿尔卡特 1662SMC 是同步光多业务节点（OMSN）设备， 与现有
的准同步系统和已安装的SDH 网络相兼容，1662SMC 是一种在155
(STM-1)、622(STM-4)和2488(STM-16) Mbit/s 比特率工作的传输设
备。在线性链路、网络环路和网格网络应用中，该设备可以被配置为
多路终端复用器、多路分插复用器或者微型交叉联接。
1662设备包括8个业务处理板槽位和8个业务接口板槽位，可以使
用STM-16 接口、STM-4接口、STM-1 接口，GbEthernet 接口(SX 和LX)的光模块。公共部分主要功能(EPS 1+1 保护)包括： 设备控制
（EC）, 矩阵（MATRIX）, 时钟参考单元（CRU），电源接口(1+1 保
护)。
1662设备板卡分为业务板卡和公共部分板卡。部分业务板卡可通
用于1660SM设备。业务板卡包括：各类型光接口板和电接口板。公共

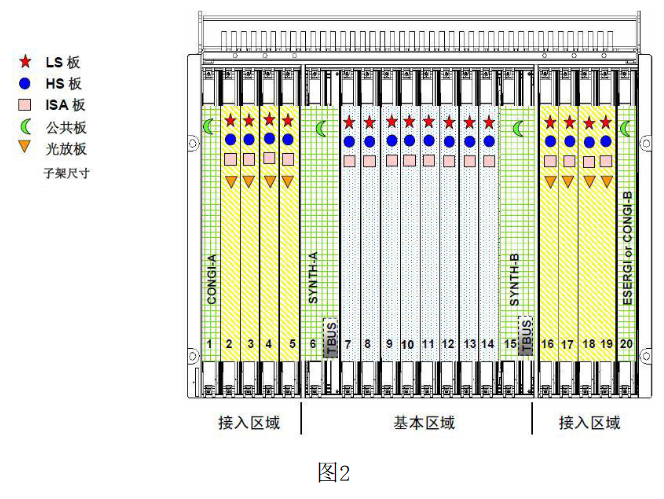

部分板卡包括：设备控制板, 矩阵板，电源板。主架结构如图2所示。

2.1662 设备业务板卡
（1）63 x 2Mbit/s业务板，如图3所示。

• 型号： P63E1
• Code: 3AL79092AAAK
• P63：处理63个E1电信号
• E1：可接入E1电信号
• 备注：P63E1是业务处理板，需要接口板配合使用
此板卡1660设备通用（2）63 x 2Mbit/s接口板，如图4所示。

• 型号： A63E1-4TE
• Code: 3AL98029AAAD
• A63：63个接入端口
• E1：可接入E1电信号

• 备注：A63E1-4TE是接口板，需要业务处理板配合使用

（2）63 x 2Mbit/s接口板，如图4所示。
图4
• 型号： A63E1-4TE
• Code: 3AL98029AAAD
• A63：63个接入端口
• E1：可接入E1电信号
• 备注：A63E1-4TE是接口板，需要业务处理板配合使用

(3)155M 8端口以太网处理板，如图5所示

• 型号： ES1-8FEB
• Code： 3AL98128BAAB
• ES1：总带宽是155M
• 8FEB：8个以太网端口
• 备注：此板卡1660设备通用

(4)8 X 155M或2 X 622M光端口处理板：
• 型号：P8S1-4E
• Code: 3AL98240AAAE
• P8： 8个端口
• S1-4: 可接入155M光模块和622M光模块，型号：SS-11，SL11，
• SL12， SS-41，SL41，SL42
• 功能：处理8路STM-1光信号，或者处理2路STM-4光信号

3.1662 设备公共部分板卡
(1)1662监控矩阵板，如图6所示。

• 型号：SYNTH4V2
• Code: 3AL98324AAAF
• 槽位：SLOT6和SLOT15组成1+1保护
• 功能：处理2路STM-4（622M）信号
连接各业务板
设备同步处理
设备控制(EC)
子架控制(SC)
性能监控收集
远端信息提供
通道电路高阶/低阶交叉连接

(2)1662 CONGI电源板，如图7所示。

• 型号：CONGI
• Code: 3AG24103ABAB
• 槽位：SLOT1和SLOT20的ESERGI板卡组成1+1电源保护
• 功能：提供电源引入并进行电源分配，完成电源转换, 提供QB3
监控接口。
• 备注：此板卡1660设备通用

（3）1662 ESERGI电源板，具有公务功能，如图8所示。

• 型号：ESERGI
• Code: 3AL98023AAAD
• 槽位：SLOT20和SLOT1的CONGI板卡组成1+1电源保护
• 功能：提供电源引入并进行电源分配，完成电源转换,
提供时钟输入\输出接口
提供公务电话接口
